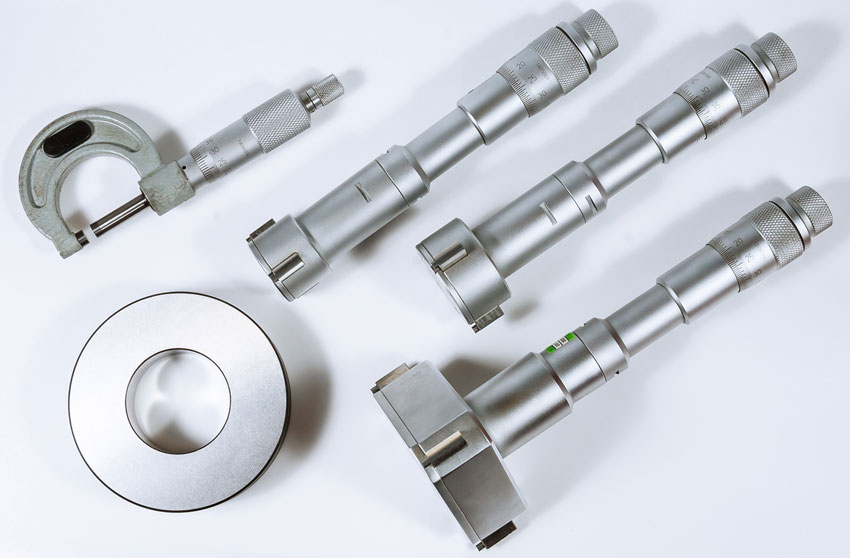

ไมโครมิเตอร์ใช้เพื่อวัดขนาดวัตถุที่เล็กกว่ามีความละเอียดและแม่นยำสูงกว่าเวอร์เนียคาลิปเปอร์ (การวัดโดยวัดได้หนึ่งในร้อยของมิลลิเมตร) ซึ่งทำเครื่องหมายไว้บนปลอกมือหมุน โดยทั่วไปแล้วจะเป็นสกรูที่มีระยะห่างคงที่อย่างแม่นยำ Micrometer ถูกใช้ในห้องปฏิบัติการของมีระยะห่าง 0.01 มม. (ต้องหมุนเต็มสองรอบเพื่อปิดขากรรไกรโดย 1.00 มม.) ปลอกมือหมุนแบ่งออกเป็น 50 ส่วนเท่าๆ กัน ปลอกมือผ่านเฟรมที่มีขนาดมิลลิเมตรปรับระดับเป็น 0.5 มม. สามารถปรับได้โดยการหมุนปลอกมือโดยใช้ลูกบิดวงล้อขนาดเล็ก ซึ่งรวมถึงคลัทช์แรงเสียดทานซึ่งป้องกันไม่ให้ใช้แรงดึงมากเกินไป ปลอกมือต้องหมุนผ่านสองรอบเพื่อเปิดขากรรไกร 1 มม.

ในการวัดขนาดวัตถุวัตถุจะถูกวางไว้ระหว่างโครงและปลอกมือจะถูกหมุนโดยใช้วงล้อจนกว่าวัตถุจะได้รับการรักษาความปลอดภัย โปรดทราบว่าต้องใช้ลูกบิดวงล้อเพื่อยึดวัตถุให้แน่นระหว่างขากรรไกรมิฉะนั้นเครื่องมืออาจเสียหายหรืออ่านค่าไม่สอดคล้องกัน ผู้ผลิตแนะนำให้คลิกวงล้อ 3 ครั้งก่อนที่จะอ่าน อาจใช้ตัวล็อคเพื่อให้แน่ใจว่าปลอกมือไม่หมุนในขณะที่คุณอ่านหนังสือ ดูหนังสั้นเรื่องนี้เพื่อดูวิธีการทำ

โครงสร้างและชิ้นส่วนของ Micrometer

โครงสร้างหลักประกอบด้วยโครงโลหะรูปตัว“ U” ซึ่งติดอยู่กับท่อทรงกระบอกกลวงที่ปลายด้านหนึ่ง ท่อกลวงมีน๊อตเกลียวสม่ำเสมออยู่ด้านใน สตั๊ดยาวที่มีหน้าระนาบติดอยู่กับน็อตนี้ ตรงด้านตรงข้ามของน็อตตัวนี้และอีกด้านหนึ่งของเฟรมรูปตัวยูจะมีการติดสตั๊ดขนาดเล็กที่มีหน้าระนาบด้วย ใบหน้าของกระดุมทั้งสองขนานกันพอดี



ดังนั้นเราจึงพูดถึงส่วนพื้นฐานทั้งหมดและหน้าที่หลักของชิ้นส่วนเหล่านี้เพื่อใช้ประโยชน์อย่างเหมาะสมและหลีกเลี่ยงข้อผิดพลาดในการวัด ทั่วไปที่ใช้ตามปกติเรียกว่า Outside micrometer ดังนั้นจึงเป็นส่วนต่อไปนี้

โครง C- เฟรม:

เป็นกรอบรูปตัว C ตามที่ระบุในภาพเป็นส่วนแข็งที่มีทั้งจุดยึดสำหรับงานหรือวัตถุที่จะวัด ขนาดของมันขึ้นอยู่กับช่วงการวัดดังนั้นขนาดของเฟรม c จึงเพิ่มขึ้นเมื่อช่วงขยายให้ใหญ่ขึ้น หน้าที่หลักของมันคือการจัดเตรียมโครงสร้างพื้นฐานของซึ่งนิ่งอยู่ที่ปลายด้านหนึ่งและแกนหมุนที่เคลื่อนย้ายได้จะเลื่อนเข้าด้านในหรือด้านนอกผ่านปลายอีกด้านของเฟรม c

สกรูปรับศูนย์:

เป็นสกรูที่อยู่ด้านหลังสุดของทั่งที่แสดงในรูป ตามชื่อแสดงให้เห็นว่าเป็นการแก้ไขหรือปรับค่าความคลาดเคลื่อนเป็นศูนย์ หากพบข้อผิดพลาดก่อนการวัดระหว่างการทดสอบ

ทั่งรองรับวัตถุที่จะวัด:

ตามที่กล่าวไว้ข้างต้นมันเป็นส่วนเล็กๆ ของ Micrometer ทรงกระบอกที่อยู่นิ่งๆ อยู่ที่ปลายสุดของเฟรม C และทำหน้าที่เป็นจุดยึดหนึ่งจุดสำหรับการวัด ดังนั้นเราจึงสามารถพูดได้ว่าเป็นหนึ่งในการวัดและจุดยึดของไมโครมิเตอร์ที่แข็ง

แกนหมุน:

ชิ้นส่วนยาวทรงกระบอกซึ่งติดตั้งผ่านปลอกชิ้นส่วนอื่น ๆ น็อตล็อคและปลอกมือ เป็นชิ้นส่วนที่เคลื่อนย้ายได้และมีการเชื่อมต่อกับวงล้อเมื่อเราหมุนวงล้อตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาแกนหมุนจะเลื่อนออกหรือเข้าด้านในเพื่อปรับเทียบกับการวัดขนาดวัตถุ

หน้าสัมผัสและแกนหมุน:

ใบหน้าของทั้งทั่งและแกนหมุนซึ่งอยู่ตรงข้ามกันคือจุดวัดและถือวัตถุที่วัดรวมกัน

วิธีใช้ไมโครมิเตอร์สกรูเกจ

คุณสามารถใช้เพื่อวัดเส้นผ่านศูนย์กลางขนาดเล็ก (> 2.5 ซม.) ที่พอดีกับ ‘ขากรรไกร’ ของสกรูเกจวัดได้ภายในหนึ่งในร้อยของมิลลิเมตร

• 1.ปิดขากรรไกรและตรวจสอบข้อผิดพลาดเป็นศูนย์
• 2.วางลวดระหว่างทั่งและปลายแกนหมุนตามที่ระบุในแผนภาพ
• 3.หมุนปลอกมือจนกระทั่งลวดยึดแน่นระหว่างทั่งและแกนหมุน
• 4.มีดโกนมีไว้เพื่อหลีกเลี่ยงแรงกดบนลวดมากเกินไปป้องกันไม่ให้แกนหมุนเคลื่อนไป

วิธีปรับเทียบ Micrometer

เพื่อให้แน่ใจว่าเครื่องวัดของคุณส่งมีผลการวัดที่ถูกต้องคุณจะต้องตรวจสอบให้แน่ใจว่าเครื่องมือของคุณได้รับการปรับเทียบอยู่เสมอ

ไมโครมิเตอร์มาตรฐานขนาด 1 นิ้วมีหน่วยการอ่าน 0.001 นิ้วและระดับความแม่นยำ ± 0.0001 นิ้ว อย่างไรก็ตามคุณต้องแน่ใจว่าวัตถุที่กำลังวัดอยู่ที่อุณหภูมิห้องเพื่อความแม่นยำระดับสูงนี้

การทดสอบการอ่านค่าจะเกี่ยวข้องกับการวัดบล็อกไกด์เพื่อตรวจสอบความถูกต้องที่ต้องการ หากทราบว่าบล็อกมาตรวัดดังกล่าวมีขนาด 0.75000 ± 0.00005 นิ้ว ควรอ่าน 0.7500 นิ้ว หากการวัดที่สอดคล้องกันคือ 0.7503 หรือมากกว่านั้นจะถือว่าไม่อยู่ในการสอบเทียบ

หากคุณต้องการหลีกเลี่ยงปัญหาการสอบเทียบดังกล่าวคุณต้องใช้ความระมัดระวังเป็นพิเศษทำความสะอาดอย่างระมัดระวังใช้และจัดเก็บเพื่อใช้งานต่อไป อาจจำเป็นต้องทำการปรับและปรับเทียบใหม่ในบางกรณี อย่างไรก็ตามการปรับเปลี่ยนจะไม่เพียงพอเมื่อต้องแก้ไขปัญหาเช่นผิดรูปหรือขนาดไม่ถูกต้อง การซ่อมแซมจำเป็นสำหรับอินสแตนซ์ดังกล่าว
